【天正华意电气设备(随州市分公司)tianzh3611-83】是一家专业生产制造超低频高压发生器的厂家。我们追求的不仅仅是超低频高压发生器的性能,更是希望通过它传达我们对品质生活的热爱和追求。联系人:杨经理,地址:平度市平安路2号。

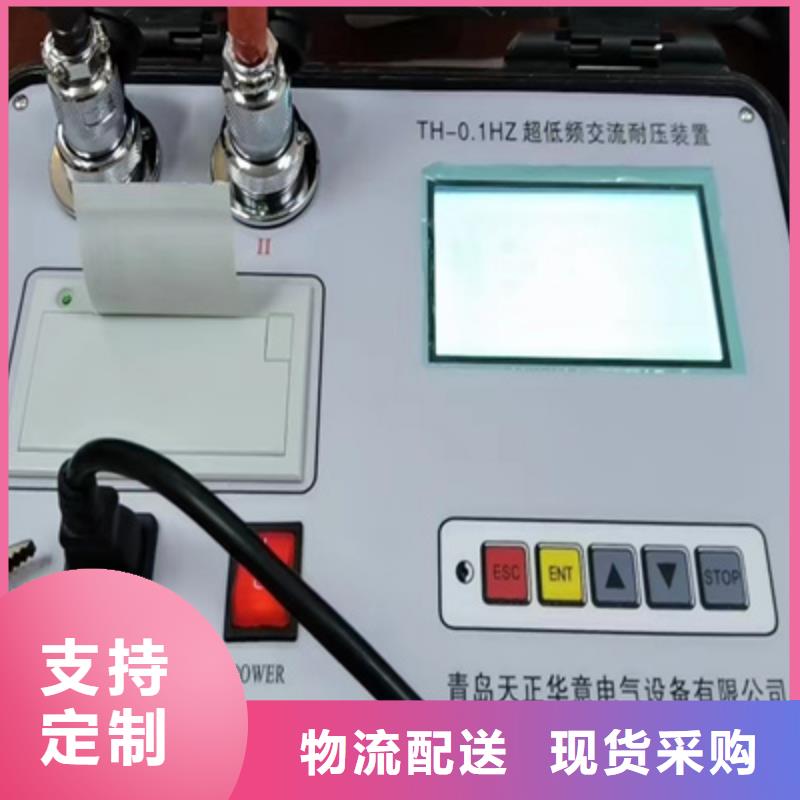

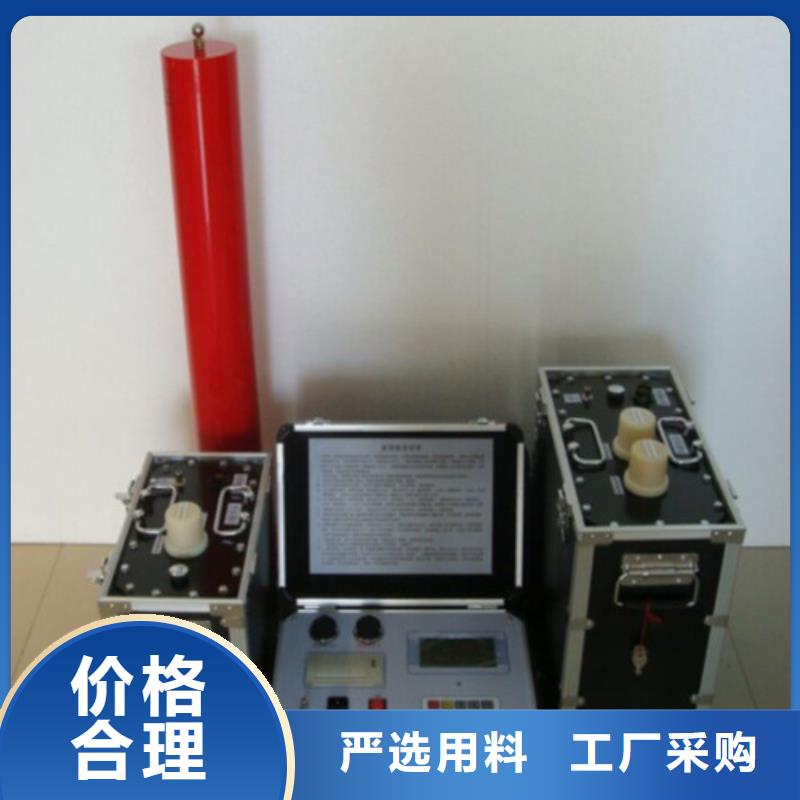

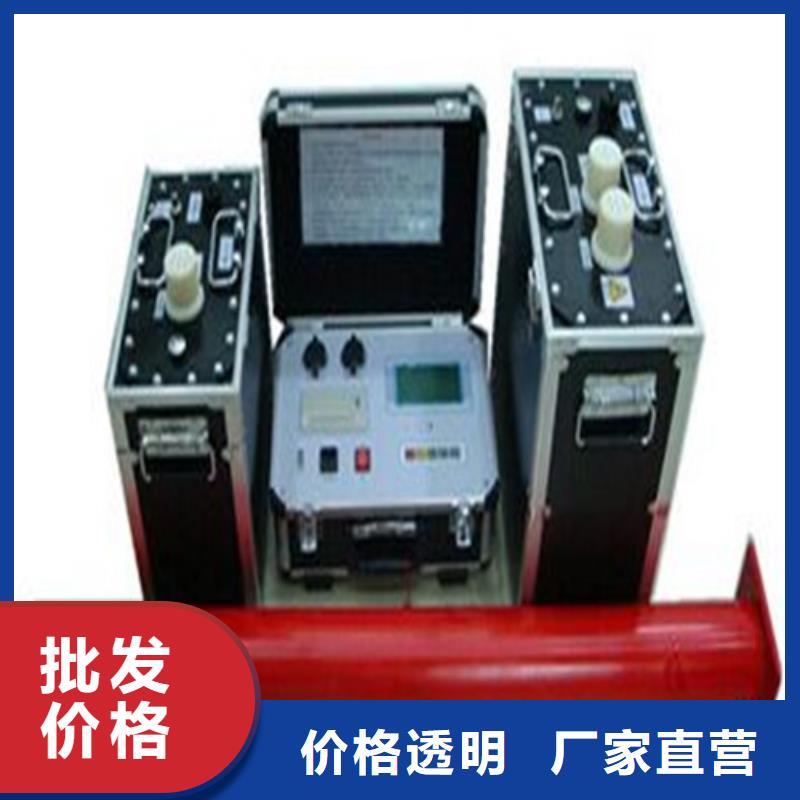

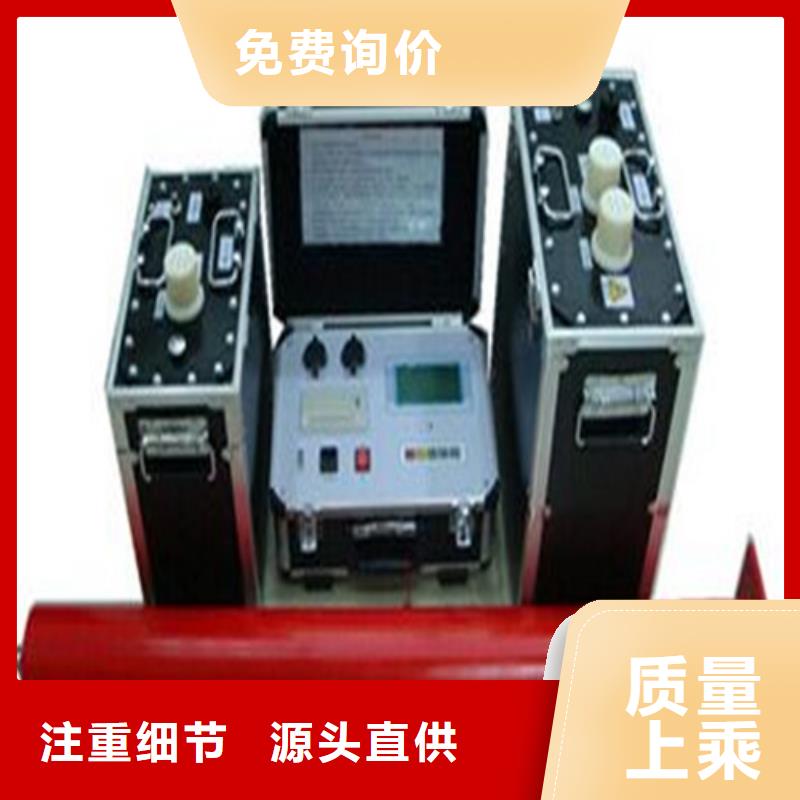

超低频高压发生器 ★定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。 ★可以存储打印20组历史数据。以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据，将光标移到“启动试验电压”按确定键，仪器进入图6所示的升压界面。图6（升压画面）自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图7图7此时按“上下”键1秒钟，微调电压，可多次调整，调整到设定值时按“确定”键1秒钟，出现图8，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。

超低频高压发生器 变频电源操作指南1）打开电源，按下复位键，显示如图1。转动鼠标至“变频耐压测试”位置。图12）按下鼠标，转动鼠标至“手动”位置，按下旋转鼠标，出现图2。图23）按下旋转鼠标显示如图3，此时光标会停留在“参数设置”。图34）按下鼠标，光标显示到“功率”：5％，转动鼠标“功率”显示为6％，如图4。图45）按下旋转鼠标到“试验频率”，如图5。选择所需试验要用的频率（光标需要按停过个0，“030.0HZ”停在3的位置上，这是顺时针旋转增加频率）。等频率设定完成后按下鼠标确认，光标进入到“耐压时间”设定。6）“耐压时间”设定也是转动鼠标选择相应的位置，设定需要的时间，按下鼠标确认。7）设定“过流保护”（一般设为15A）。“过压保护”设定值大于试验的20％就可以。过压保护设定完成后按下鼠标确认。8）全部试验参数设置完成后，光标会回到“参数设置”，这时要转动鼠标到“开始试验”位置。按下鼠标确认，旋转鼠标就会有电压输出，光标会停在（试验频率）上，如图5。图59）按下鼠标，光标在“功率”位置再转动鼠标，观察显示屏“试验电压”，升到所设定的试验电压时，停止转动鼠标。按下鼠标，光标停在“停止”位置，这时就不要操作设备了，设备自动完成计时。耐压时间到达时蜂鸣器开始报警并自动降压到零位。显示如图6。图610）选择对应的选项，按鼠标确认完成整个试验过程。11）每次试验进行时如无特殊情况出现时，请不要按复位键、旋转鼠标停机，要等40秒计时结束自动降压。免突然停机会有反冲电压。注：在做下一次试验前，必须按“复位”键三次后在进行参数设置，否则设置就不正常，设备不能正常工作，如果设定时出现失误请按“复位”重新设置。

超低频高压发生器根据试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍工作相电压考虑。变压器刚出产时，没有经过恶劣环境长时间的考验，外施其额定电压和频率的电源作试验，绕组匝间、层间和段间的电压不足以达到电介质缺陷处的击穿电压难以造成这些绝缘缺陷处的放电和击穿，这种存在绝缘故障隐患的变压器与绝缘性能良好的同类变压器的空载电流和空载功耗没有太大的差别，故而难以发现这些隐患；而感应耐压试验给变压器施加2倍额定电压以上的电压，可以在纵绝缘缺陷处建立更高更集中的场强，绕组匝间、层间和段间的电压达到并超过电介质缺陷处的击穿电压；感应耐压试验给变压器施加频率在2倍的额定频率以上，较高的频率又可以大大降低固体电介质的击穿电压，使得绝缘缺陷更容易被击穿；感应耐压试验所规定的外施电压的作用时间亦可保证绝缘缺陷的击穿；故感应耐压试验可以可靠地检测出变压器纵绝缘性能的好坏。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度，从感应电势的关系式可以看出，为了施加大于额定电压的试验电压，而又不使铁芯饱和，可采用增加电源频率的办法，必须用大于倍频电源发生器，电流不超过空载额定电流的50％（电压在2倍800V）。本套升压装置采用专用的数子DSP处理芯片，输出标准的SPWM 150HZ，电压输出部分采用第五代IPM。与传统的三倍频比，去除了调压器、3台合成频率的变压器，重量轻，体积小，输出电流大。电流设定可以从1A～50A任意设定，如需要大电流输出可以更换IPM电流可以到100A。注意：小分辨率为0.1Hz的步进变化，不仅可用于PT的感应耐压试验，还能用于其它需要使用变频电源的场合。
