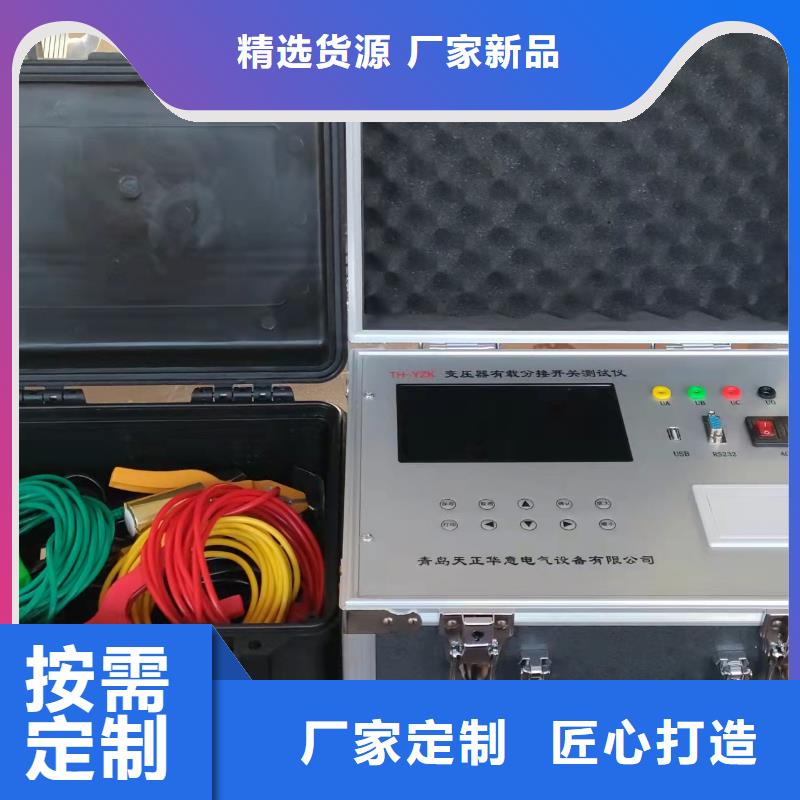

变压器有载开关测试仪阻抗电压进行了频率校正（50Hz）。②接线方法短接变压器对侧接线端子a-b-c，三相实验电源（一般为380V）的A、B、C相分别接仪器的“入IA”、“入IB”、“入IC”，黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如果变压器本侧有中性点，其中性点应该与面板上“Uo”接线柱相接，没有中性点的可以不接。如图十七所示：图十七 变压器三相负载测试接线图3、变压器三相空载的测量 ①测试方法在主菜单界面选择“三相空载”菜单，按“确认”键进入参数设置界面，如图十八：图十八按 “选择”键选择输入项；←、→ 键用来选择输入位；↑、↓键用来改变输入位数值的大小；按“返回”键退出参数设置界面；按“确认”键保存当前参数（作为默认值）后进入测量界面。三相空载测试界面如图十九： 图十九在此测量界面按“打印”键可打印数据，按“存储”键存储数据，按“确认”键锁屏，按“取消”键重新测量，按“返回”键返回上一界面。说明：A、电压校正系数n=2；波形校正Po=Po′(1+d），d指电压波形畸变系数，通常为负值。B、当试验频率f与额定频率fr有差异、且偏差不大于±5%时，频率校正如下：a、当磁通一定时，频率和电压成正比，施加电压应用Uf′代替Ur，按下式计算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——频率为f时，产生额定磁通的励磁电压，单位为kV；Ur ——频率为额定值fr时的变压器低压侧的额定电压，单位为kV。(三表法测量应显示相电压，故本仪器中Uf为低压侧的额定相电压即Uf= Uf′/ )b、空载损耗按冷轧硅钢片校正。c、当试验频率与额定频率相差不超过±5%时，测得的空载电流不需要校正。②接线方法将三相电源的“Ua”、“Ub”、“Uc”分别接入仪器输入端子的“入IA”、“入IB”、“入IC”，黄色测试钳一端接变压器A相接线柱，另一端接仪器的“出IA”和“出Ua”；绿色测试钳一端接变压器B相接线柱，另一端接仪器的“出IB“和“出Ub”；红色测试钳一端接变压器C相接线柱，另一端接仪器的“出IC”和“出Uc”；如变压器有中性点，将中性点接到仪器的“出Uo”接线端子，变压器的高压侧开路。

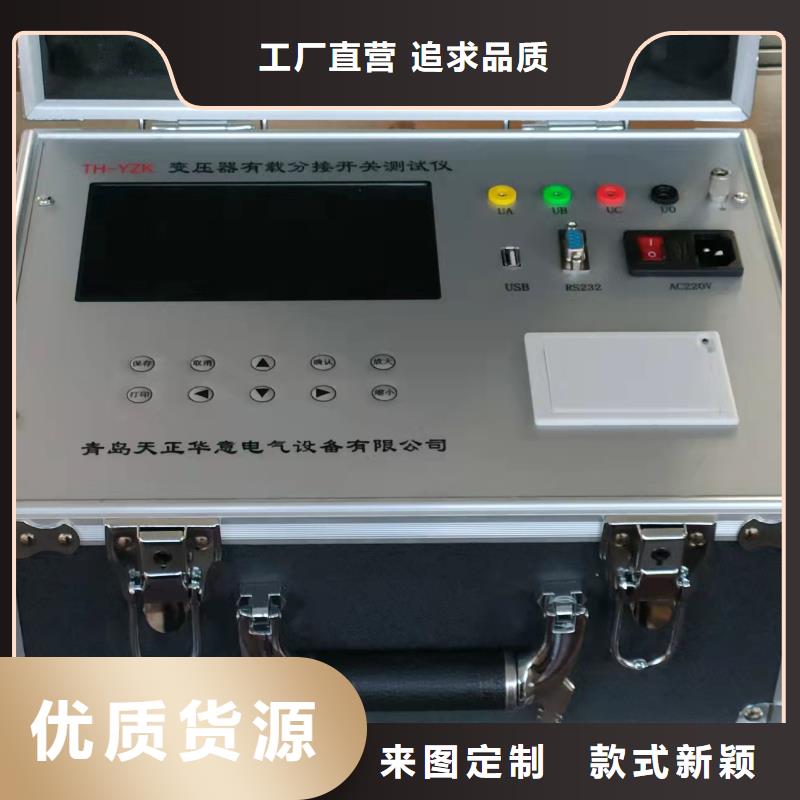

变压器有载开关测试仪触发测试：交流法测试在点击〖结束〗后自动进入锁存〖触发〗功能，如图九所示，待图九提示界面自动消失后，可启动变压器有载分接开关变换开关位置，当程序会自动扑抓到开关过度波形时，【自动回放】功能启动，界面自动回放扑抓到的过度波形。为操作，测试结束后断开电源输出（按一下〖电源启停〗按钮，按钮开关处于弹起位置（指示灯熄灭），停止电流输出）。 调节触发灵敏度：当图九提示界面自动消失后，若这时有载开关尚未动作切换,仪器【自动回放】功能就启动了，原因是仪器采到了干扰波形，说明灵敏度太高了，需要增加【阀值设定】中的“标值”或“有效点”，降低触发灵敏度。若开关已经切换完毕后，波形还在继续测试，没有自动回放，说明触发灵敏度太低，需要减小【阀值设定】”中的“标称值”或“有效点”，提高触发灵敏度。通常“标值”设为0.8-2.5左右，“有效点”设为3-5左右。根据现场情况，不同的变压器有载开关需要设定其相应的触发灵敏度，每次改变阀值参数后需重新点击〖测试〗键测试，经过几次反复试验，才能找到 触发状态，待触发值设定合适后，程序会自动扑抓到有载开关的过渡波形。⑷ 单次和连续测试仪器有“单次测试”和“连续测试”两个测试功能方式，“单次测试”是手动控制测试及保存数据，“连续测试”是全自动测试，在 次点击“测试”及“结束”后，连续动作开关，仪器将自动保存数据并进行下次测试。“连续测试”在“采样设置”下拉菜单中进行选择，软件初始默认为“单次测试”，测试方式在“电流量程自动调整”窗口中会有显示，在“人工”测试模式下，无法使用“连续测试”，（建议使用“连续测试”时，先用“单次测试”准确找到并设置好标称值，并成功测试几次后，再使用连续测试方式。）
